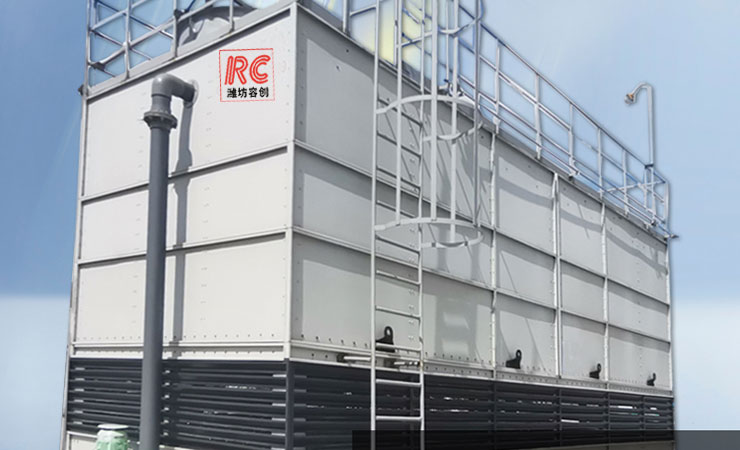

設備概述

蒸發式冷凝器從結構上來講蒸發冷是集普通水冷冷凝器、冷卻塔、水泵、水系統的管道連接組合成一體，具有節電、節水、安裝方便、占地面積小、維修方便等特點。但在換熱原理存在本質上的差別。水冷式冷凝器是利用水的顯熱吸收制冷劑的熱量達到冷卻的目的，而蒸發冷是利用水的潛熱也就是水在常溫下的蒸發吸收熱量達到冷卻的目的，同樣質量的水蒸發所吸收的熱量是水溫升高5度時熱量的116倍，所以在帶走同樣熱量時蒸發冷比水冷式冷凝器用水量低得多，這也就是蒸發冷之所以節電節水的根本原因。

工作原理

利用部分水的蒸發帶走氣態制冷劑冷凝過程放出的熱量，高溫氣態制冷劑由盤管上部制冷劑入口進入盤管，與盤管外的噴淋水和空氣進行熱交換，由氣態逐漸被冷凝為液態，從下部制冷劑出口流出。冷卻水由水泵送至冷凝盤管上方的噴淋系統，通過布水器均勻地噴淋在冷凝盤管外表面，形成一層很薄的水膜，噴淋水和空氣吸收熱量后溫度升高，部分水由液態變成氣態，由蒸發潛熱帶走大量的熱量，其余的水回落到下部集水槽中，再由循環水泵送入噴淋系統中循環使用；空氣中夾帶的水滴被脫水器阻擋，落回集水箱。

結構特點

蒸發式冷凝器是采用潛熱換熱的工作原理，采用無PVC熱交換層全盤管結構，換熱面積大。特別適合在相對濕度比較小，水分易蒸發的干燥環境中。同時可以利用面積大的優勢，在冬季寒冷季節，可以實現無水干運行，進一步節省水耗； 結構簡單，維護方便，適合在風沙較大，粉塵較多，運行環境惡劣的場所使用。

應用領域

在我國食品、冷庫、啤酒、飲料、化工、醫藥、石化、煤炭、冶金等行業中的制冷劑氣體冷凝工段廣泛應用。
