產品介紹:
1.干式空氣冷卻器運行時,被冷卻物料經過管內,環境空氣在風機的作用下經過翅片管外,利用兩者之間的接觸傳熱,使管內的高溫物料得到冷卻、冷凝。

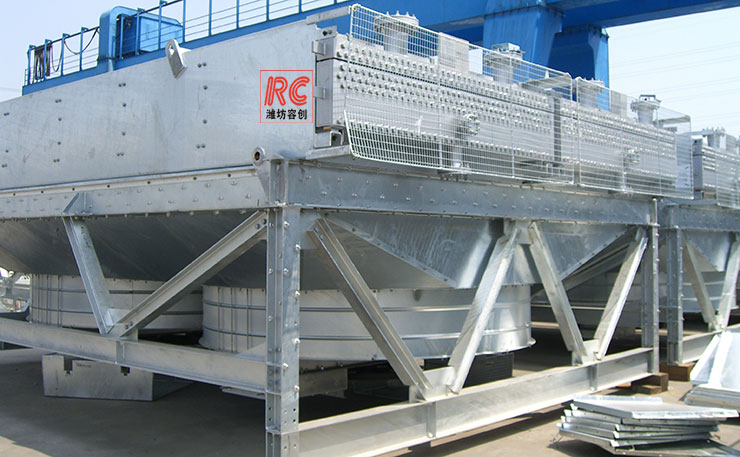

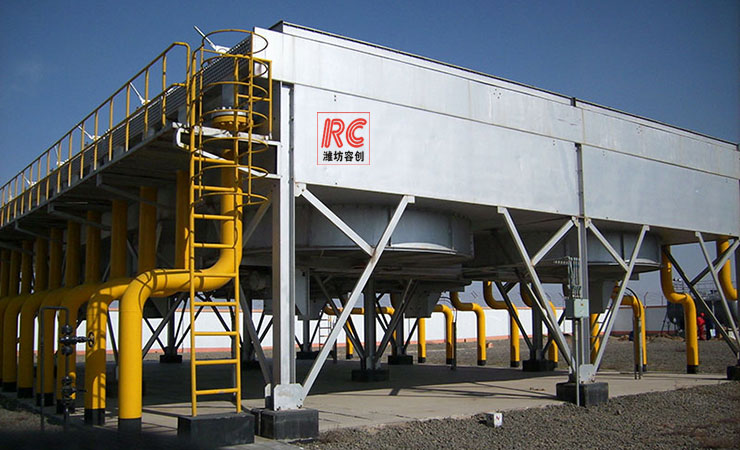

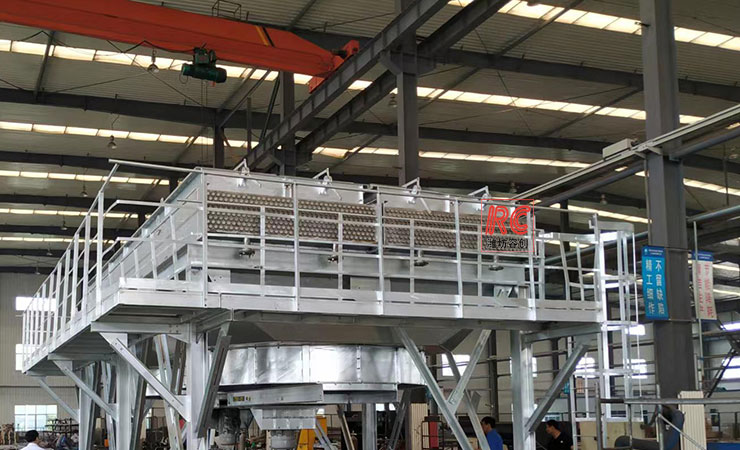

水平式(干式)空冷器,由翅片管束、風機電機、百葉窗、檢修平臺及構架等部件組成,分為鼓風式、引風式和斜頂式空冷器。
2.使用自然空氣為冷卻介質,節水環保,操作方便及運行壽命長。
3.可廣泛應用于石油煉化、化工化學、冶金電站等相關行業。
技術優勢:
1.節水:利用空氣溫升冷卻,具有節約水資源的特點。
2.冷卻性能優越:具有耐腐蝕性能強,導熱性能好等特點,能有效的節約占地面積。
3.能耗低:風機選用高效空冷器專用風機,具有風量大效率高,低能耗等優勢。
干式空氣冷卻器是一種將水冷與空冷、傳熱與傳質過程融為一體且兼有兩者之長的高效節能冷卻設備,它具有結構緊湊、傳熱效率高、投資省、操作費用低、安裝、維護方便等優點。在煉油、冶金、電力、制冷、輕工等行業中有著廣闊的應用前景,是空冷技術發展的新方向。
循環水系統分為:內循環水系統,循環水經過熱源換熱升溫進入翅片空氣預冷管束,進行部分冷卻后后進入熱交換管束,通過熱交換器管進一步冷卻將熱量送往外界,冷卻后的循環水由系統循環水泵送往熱源。外循環水系統,噴淋水由散水水泵從下部水槽送往上部布水管道,水噴出后和熱交換器管接觸,部分水蒸發后帶出熱量。冷卻后噴淋水落入下部水槽再次循環。
干式空冷器主要利用部分水的蒸發帶走氣態制冷劑冷凝過程放出的熱量,高溫氣態制冷劑由盤管上部制冷劑入口進入盤管,與盤管外的噴淋水和空氣進行熱交換,由氣態逐漸被冷凝為液態,從下部制冷劑出口流出。冷卻水由水泵送至冷凝盤管上方的噴淋系統,通過布水器均勻地噴淋在冷凝盤管外表面,形成一層很薄的水膜,噴淋水和空氣吸收熱量后溫度升高,部分水由液態變成氣態,由蒸發潛熱帶走大量的熱量,其余的水回落到下部集水槽中,再由循環水泵送入噴淋系統中循環使用;空氣中夾帶的水滴被脫水器阻擋,落回集水。
